互电容式触摸屏的制作方法

2019-01-08 16:04:00

容式触摸屏的是怎样制作的呢?
本发明公布了一种互电容式触摸屏,所述触摸屏包括柔性线路板、触控芯片及阵列排布的多个传感单元,每一行的所述传感单元串联形成行单元,所述行单元的行数为大于2的偶数N,第n行的所述行单元与第n+N/2行的所述行单元并联后通过同一扫描线连接至所述柔性线路板,n为正整数且不大于N/2,每一列的所述传感单元串联并连接至所述柔性线路板,通过所述柔性线路板将所述传感单元电连接至所述触控芯片。不同行单元的传感单元相互并联并且通过公共引线两者共同连接到柔性线路板,即通过公共引线可将柔性线路板同时连接到多个行单元,减少引线数量,节省触摸屏的边框空间,利于窄边框设计,并且两者可以同时扫描工作,提高扫描效率。

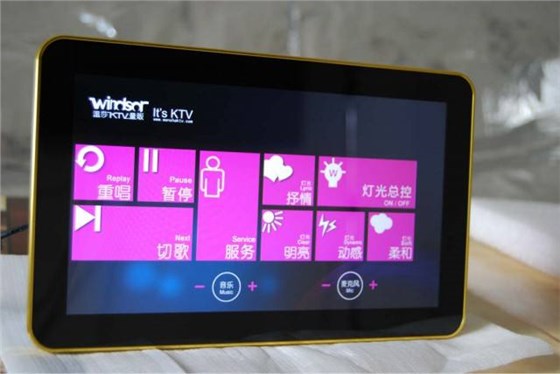

电容式触摸屏
触摸屏(TPtouchpanel)是一种可接收触头或手指等输入讯号的感应式液晶显示设备,当操作者接触了屏幕上的图形按钮时,屏幕上的触觉反馈系统可根据预先编程的程式驱动各种连接装置,可用以取代机械式的按钮面板,并借由液晶显示画面制造出生动的影音效果。互电容式触摸屏是在玻璃面板表面用氧化铟锡(ΙΤ0Indium tin oxide)材料制成横向电极与纵向电极,两组电极交叉的地方会形成电容,在触摸检测时,互电容屏依次分别横向与纵向电极,根据触摸前后电容的变化,分别确定横向坐标与纵向坐标,然后组成平面的触摸坐标。
现有技术中,互电容式触摸屏的传感模块由多个相同的传感单元阵列排列组成,每一行的传感单元两端的发送端都需要单独的引线连接到柔性线路板,导致触摸屏两侧过多的引线占用边框大量的布局空间,降低触摸屏结构设计的灵活性,不利于窄边框面板的设计使用;并且逐行扫描传感单元的方式扫描效率低,消耗时间较多,占用像素充电时间。

转载自X技术网
