触摸屏的触摸屏幕触控面板贴合技术对比分析

触摸屏的触摸屏幕触控面板贴合技术对比分析。触摸屏作为现代电子设备的重要组成部分，其触控面板的贴合技术直接影响着设备的显示效果、触控性能和使用寿命。本文将详细对比触摸屏的三种主要贴合技术：全贴合技术、框贴技术和0贴合技术，并分析各自的优缺点，以期为相关领域的工程师和生产商提供参考。

一、触摸屏的基本结构

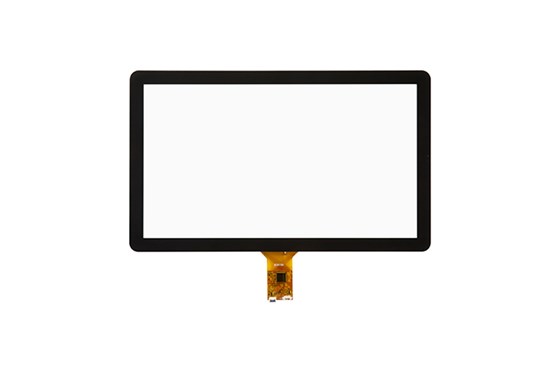

触摸屏通常由三层结构组成：从上到下分别是玻璃盖板、触摸面板（TP）和液晶屏。这三部分通过贴合技术紧密结合，形成完整的触摸屏组件。玻璃盖板主要起到保护作用，防止触摸面板和液晶屏受到外界损伤；触摸面板负责感应用户的触摸操作；液晶屏则负责显示图像和文字信息。

二、全贴合技术

2.1 技术原理

全贴合技术是一种利用水胶或光学胶将液晶屏与触摸面板完全无缝粘合在一起的技术。这种技术消除了屏幕间的空气层，从而减少了光线反射和损耗，提高了屏幕的显示效果。全贴合技术主要分为两种类型：使用OCA（光学透明胶）和使用LOCA（液态光学透明胶）。

OCA胶主要适用于小尺寸的液晶产品进行贴合，具有生产效率高、厚度均匀、无溢胶问题、粘接区域可控、无腐蚀问题、维护简单等优点。然而，OCA胶的贴合成本较高，且屏幕长时间使用后可能会出现黄变，油墨段差处易产生气泡。

LOCA水胶则主要适用于大尺寸的液晶产品进行贴合，以及曲面或较复杂结构的贴合。相比OCA胶，LOCA水胶的成本更低，且能够粘接曲面或不平整表面材料，对油墨厚度不敏感，易返工。但LOCA水胶的固化时间可能较长，影响生产效率。

2.2 优缺点分析

全贴合技术的优点在于能够显著提升屏幕的显示效果，使屏幕更加通透，亮度更高。同时，全贴合技术还能隔绝灰尘，减少屏幕进灰的可能性。然而，全贴合技术的缺点也不容忽视，其工艺复杂，生产良率较低，设备投入成本较高。此外，全贴合技术在使用胶水黏合时，返工处理也更为困难。

三、框贴技术

3.1 技术原理

框贴技术是目前市面上最广泛使用的一种贴合技术，它使用双面胶将触摸面板与液晶屏的四边固定。由于成本低廉、工艺简单，框贴技术受到中小型液晶屏厂家的钟爱。然而，框贴技术也存在明显的缺点，即液晶屏与触摸面板之间存在空气层，这会导致显示效果差强人意。

3.2 优缺点分析

框贴技术的优点在于成本低廉、工艺简单，具有较高的良品率。这使得框贴技术成为中小型液晶屏厂家的首选。然而，框贴技术的缺点同样显著，由于存在空气层，屏幕的反光问题严重，显示效果不佳。同时，空气层还容易进灰尘，影响屏幕的使用寿命。

四、0贴合技术

4.1 技术原理

0贴合技术是一种介于全贴合和框贴之间的贴合技术。它主要是在触摸面板和液晶屏之间填充折射系数与玻璃相当的非胶性透明介质。这种介质既能让触摸面板和液晶屏之间没有间隙，提升显示效果，又因为没有黏性，所以组装和维护非常简单，综合成本较低。

4.2 优缺点分析

0贴合技术的优点在于能够显著提升屏幕的显示效果，同时组装和维护也非常简单，综合成本较低。这使得0贴合技术在一些对成本有一定要求的场合得到应用。然而，0贴合技术也存在一些不足，例如其贴合效果可能不如全贴合技术那样完美，且在某些复杂结构的应用中可能受到限制。

五、全贴合技术的细分类型

在全贴合技术中，根据触控线路位于整体堆叠结构中所处位置的不同，又可以分为GFF、OGS、On-Cell和In-Cell等类型。

5.1 GFF全贴合

GFF全贴合并不是真正的全贴合技术，它使用光学胶将ITO Film触控层向上进行贴合。虽然比非全贴合技术先进，但并非严格意义上的“融合”。

5.2 OGS全贴合

OGS全贴合技术将触控sensor直接做到盖板玻璃上，整体厚度较薄，触摸灵敏度高，光学效果好。但由于工艺流程中大片玻璃在制作触控线路之后要进行切割，产品可能存在崩边问题，因此强度较低。

5.3 On-Cell全贴合

On-Cell全贴合技术将触控Sensor嵌入到显示屏的彩色滤光片基板和偏光片之间。这种技术使得显示屏更加轻薄，但技术难度比In-Cell要高。

5.4 In-Cell全贴合

In-Cell全贴合技术将触控Sensor嵌入到显示屏的液晶显示层之中。这种技术不仅精确度更高，而且免去了触摸板之需，使得整块触摸屏更加轻薄。但In-Cell技术的难度较高，成本也较高。

六、综合对比分析

6.1 显示效果

从显示效果来看，全贴合技术无疑是最优的选择。它消除了屏幕间的空气层，减少了光线反射和损耗，使得屏幕更加通透、亮度更高。而框贴技术由于存在空气层，显示效果较差。0贴合技术则介于两者之间，虽然能够提升显示效果，但可能不如全贴合技术那样完美。

6.2 成本

从成本角度来看，框贴技术无疑是最低廉的选择。它使用双面胶进行贴合，工艺简单，成本较低。而全贴合技术由于工艺复杂、设备投入成本高，因此成本也较高。0贴合技术则介于两者之间，综合成本较低。

6.3 生产工艺

从生产工艺角度来看，全贴合技术最为复杂，生产良率较低，且返工处理困难。框贴技术则工艺简单，良品率较高。0贴合技术则介于两者之间，生产工艺相对简单。

6.4 维修与保养

从维修与保养角度来看，全贴合技术由于使用胶水黏合，一旦出现故障，维修难度较大。而框贴技术和0贴合技术则相对容易维修。特别是0贴合技术，由于其没有黏性，组装和维护都非常简单。

七、结论

触摸屏的触摸屏幕触控面板贴合技术各有优缺点，选择哪种技术需要根据具体的应用场合和需求来决定。全贴合技术虽然成本高、工艺复杂，但能够显著提升屏幕的显示效果，是未来触摸屏贴合技术的主要发展趋势。框贴技术虽然成本低廉、工艺简单，但显示效果较差，可能逐渐被其他技术所取代。0贴合技术则介于两者之间，既能够提升显示效果，又综合成本较低，具有一定的应用前景。在实际应用中，可以根据具体需求和预算来选择最合适的贴合技术。
