很实用单不普及的触摸屏技术:表面声波触摸屏

返回列表 来源:信利来 查看手机网址
扫一扫!很实用单不普及的触摸屏技术:表面声波触摸屏扫一扫!
浏览:- 发布日期:2016-04-25 13:33:00【

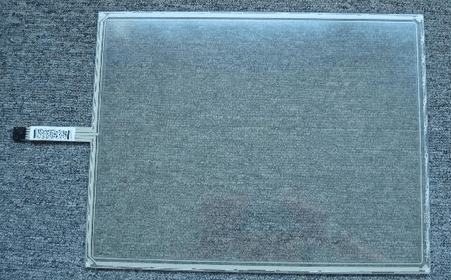

表面声波,超声波的一种,在介质名义浅层流传的机器能量波。经由进程楔形三角基座(依据名义波的波长严厉计划),可以做到定向、小角度的名义声波能量发射。 表面声波机能稳固、易于剖析,而且在横波通报进程中拥有异常尖利的频率特性,2013年间在无损探伤、造影和退波器偏向上运用开展很快,表面声波相干的理 论研讨、半导体资料、声导资料、检测技巧等技巧都曾经相称成熟。表面声波触摸屏触摸屏部门可以是一块立体、球面或是柱面的玻璃平板,装置在CRT、 LED、LCD或是等离子表现器屏幕的前面。玻璃屏的左上角和右下角各牢固了竖直和程度偏向的超声波发射换能器,右上角则牢固了两个呼应的超声波吸收换能 器。玻璃屏的四个周边则刻有45°角由疏到密间隔异常精细的反射条纹。

NW81V4E$GS3(~P3J_~EXY46

以右下角的X-轴发射换能器为例:发射换能器把掌握器经由进程触摸屏电缆送来的电旌旗灯号转化为声波能量向左方名义通报,而后由玻璃板下边的一组精 密反射条纹把声波能量反射成向上的平均面通报,声波能量经由屏体名义,再由上边的反射条纹聚成向右的线流传给X-轴的吸收换能器,吸收换能器将前往的名义声波能量变为电旌旗灯号。

当发射换能器发射一个窄脉冲后,声波能量历经差别门路达到吸收换能器,走右边的早达到,走右边的晚达到,早达到的和晚达到的这些声 波能量叠加成一个较宽的波形旌旗灯号,不难看出,吸收信号聚集了全部在X轴偏向历经是非差别门路回归的声波能量,它们在Y轴走过的行程是雷同的,但在X轴上, 远的比近来的多走了两倍X轴大间隔。因而这个波形旌旗灯号的时光轴反响各原始波形叠加前的地位,也就是X轴坐标。


发射信号与吸收信号波形在不触摸的时间,吸收信号的波形与参照波形完整一样。当手指或别的可以吸收或阻拦声波能量的物体触摸屏幕时,X轴 路过手指部位向上走的声波能量被部门吸收,反响在吸收波形上即某一时辰地位上波形有一个衰减缺口。吸收波形对应手指盖住部位信号衰减了一个缺口,盘算缺口 地位即得触摸坐标 掌握器剖析到吸收信号的衰减并由缺口的地位判断X坐标。之后Y轴同样的进程判断出触摸点的Y坐标。除了正常触摸屏都能呼应的X、Y坐标外,表面声波触摸屏 还呼应第三轴Z轴坐标,也就是能感知用户触摸压力巨细值。其道理是由吸收信号衰减处的衰减量盘算失掉。三轴一旦肯定,掌握器就把它们传给主机。
